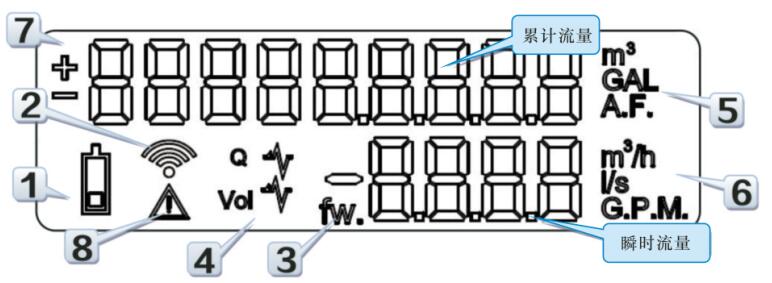

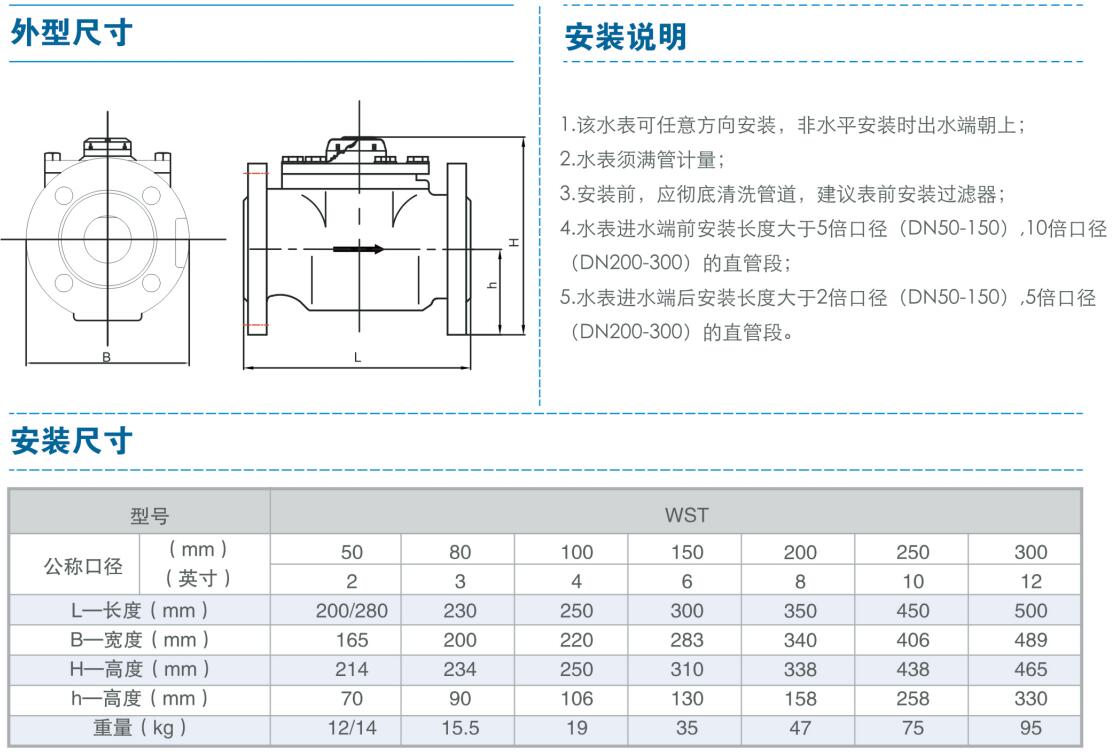

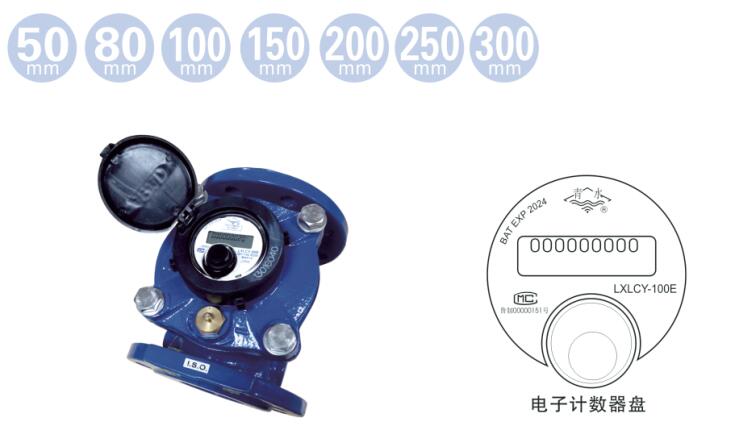

显示屏:

图标含义:

1.电池电量提醒      2.通讯             3.软件版本                4.脉冲输出

5.体积单位             6.流量单位      7.累积水量的方向      8.报警提示

通讯接口及协议：

1.传输方式: RS485

通讯协议: Modbus. CJ/T188 - 2004

供电电压: DC12V

传输距离:最大传输距离不大于1200m,最大接表数量不大于64只(推荐最大传输距离不大于800m,最大接表数量不大于32只，传输线采用RVSP 1.5m²。)实际传输距离与信号、电源线的截面积、长度及所带模块的数量有关

接线顺序:红线-DC12V、白线-GND、黄线RS485A、蓝线RS485B

模块功耗:≤10mA

2.传输方式: MBUS, C-MBUS

通讯协议: CJ/T188 - 2004

传输距离:最大传输距离不大于2000m,最大接表数量不大于256只(推荐最大传输距离不大于800m,最大接表数量不大于32只，传输线采用RVSP 1.5m²)

实际传输距离与信号、电源线的截面积、长度及所带模块的数量有关

接线顺序:红、黄线，不分极性

3.传输方式:脉冲输出

脉冲输出接口-5针圆头接口，防护等级IP68

脉冲倍率，脉宽可设置

设置端口通讯协议RS232

a.红正黑正  b. 红正黑负  C. 红线输出磁铁转数  d. 无输出

红黑线可设各自不同的倍率和脉宽
